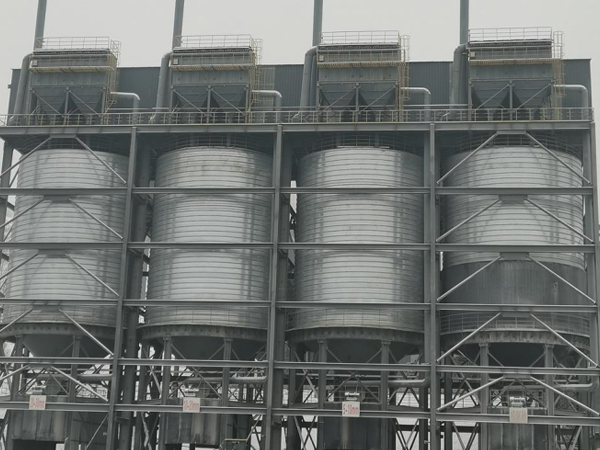

本實用新型公開了一種負壓脈沖除塵裝置,包括除塵室,脈沖裝置,灰斗室,進煙口和出煙口,所述脈沖裝置設置在除塵室的上方,所述除塵室與脈沖裝置之間設有隔板,所述除塵室與灰斗室相連通,所述除塵室內設有旋轉布袋除塵架,所述旋轉布袋除塵架包括電機,電機防塵罩,旋轉架,布袋安裝板和除塵布袋,所述旋轉架包括豎直設置的軸和兩個沿軸設置的上下相對的十字架型的固定板,使得煙氣中的粉塵附著在除塵布袋上作為一次塵,然后一次塵來過濾二次塵,然后將脈沖裝置打開作用于除塵室通過脈沖閥,使壓縮空氣通過噴口對濾袋進行噴吹清灰,使布袋室內空氣對流加強,在反向氣流的作用下,除塵布袋表的粉塵迅速脫離濾袋落入灰倉.
1.一種袋式負壓脈沖除塵器，包括支撐腿（1），其特征在于：所述支撐腿（1）的上表面固定連接有除塵箱（2），所述除塵箱（2）的底部開設有進塵口（3），所述除塵箱（2）的內壁固定連接有過濾布袋（4），所述過濾布袋（4）的底部開設有出塵口（5），所述過濾布袋（4）的內部設置有過濾布袋（6），所述過濾布袋（6）的底部開設有出塵口（7），所述過濾布袋（6）的內部設置有過濾布袋（8），所述過濾布袋（4）、過濾布袋（6）和第三過濾布袋（8）的頂部均固定連接有擋塵板（9）；所述第三過濾布（8）的頂部開設有過濾出口（10），所述過濾出口（10）貫穿擋塵板（9）的上表面，所述除塵箱（2）的頂部固定連接有出氣通道（11），所述出氣通道（11）的中部固定連接有負壓風機（12），所述負壓風機（12）的進口端與過濾出口（10）連通，所述出氣通道（11）的兩端均開設有凈氣出口（13），所述出氣通道（11）的頂部分別固定連接有脈沖閥（14），所述脈沖閥（14）的底部固定連接有導風管（15）
